Process state, 프로세스의 상태



앞서 살펴본 PCB 에 저장된 정보 중,

Process State 에 관한 정보가 있었다.



프로세스의 상태란, 정확히 어떤 것을 표현할까?

다음은 프로세스 상태 전이의 도식화이다.

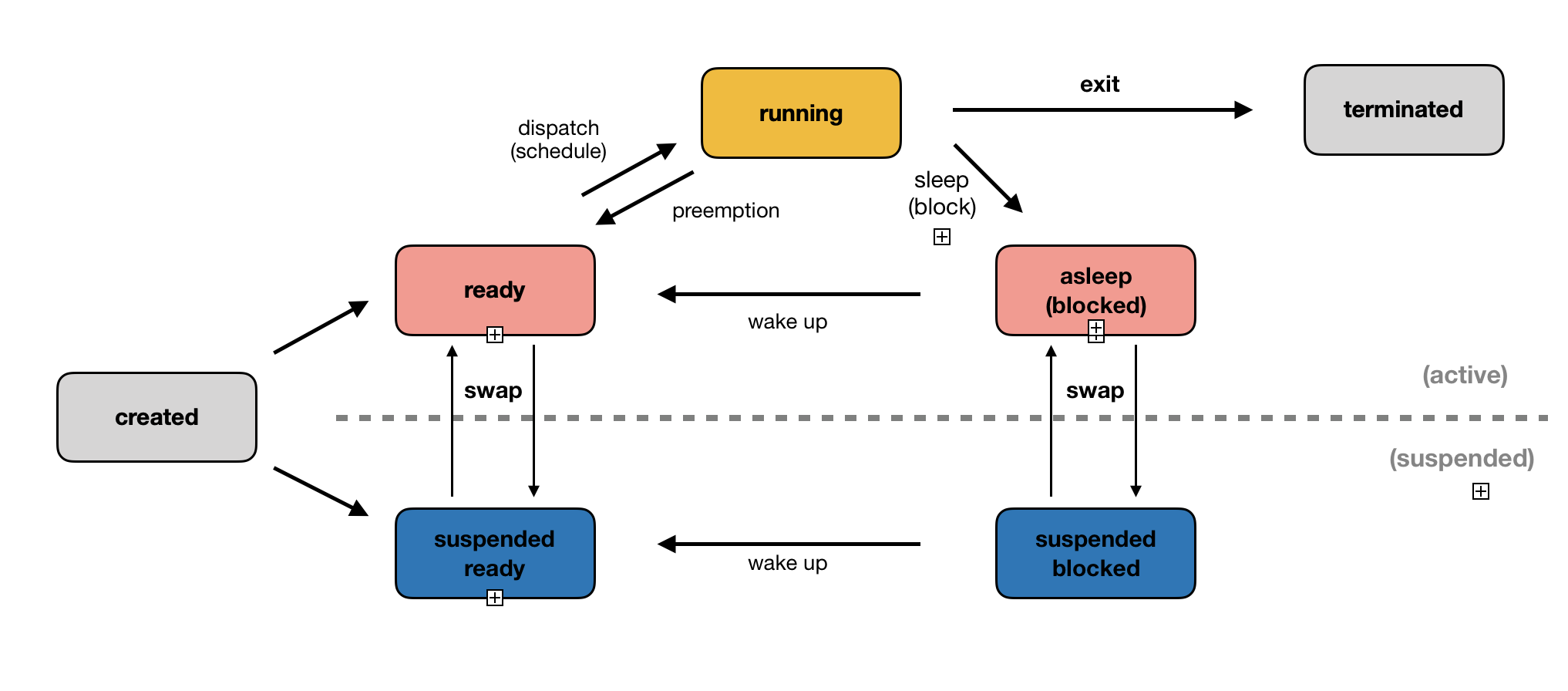

Process State Transition

한 눈에 들어오는 구조는 아닌 것 같다..!

이해를 위해, 단계별로 살펴보자.









Created State

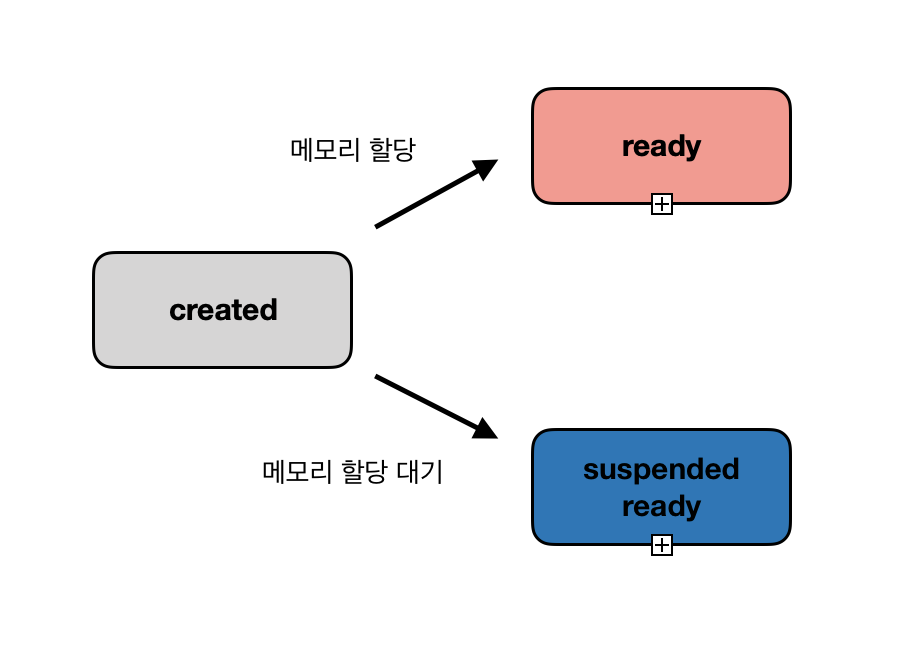

Created State

• 프로세스가 생성되는 단계
• 작업을 커널에 등록하고, PCB를 할당한다.
• 가용 메모리 공간 체크, 할당받을 수 있는 메모리가 있는지 확인한다.
  • 메모리가 할당되면, Ready State 로 넘어간다.
  • 할당받을 수 있는 메모리가 없으면, Suspended Ready 상태로 대기한다!











Ready State

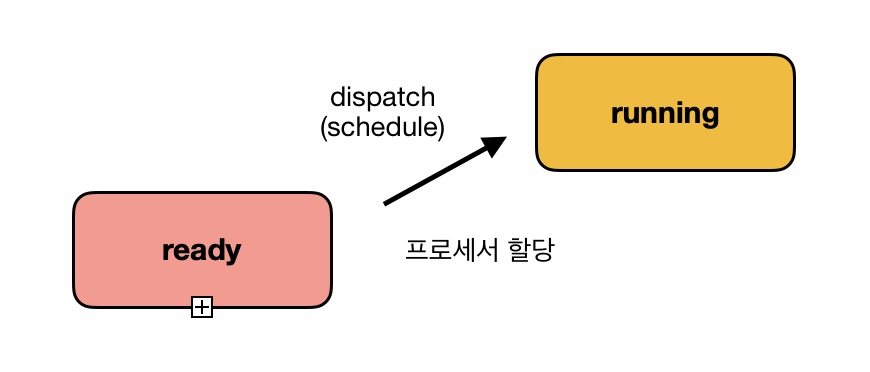

Ready State

• 프로세서만 제외, 메모리 등 다른 모든 자원을 할당 받은 상태
• 프로세서 할당 대기 상태
• 프로세서를 할당 받으면 즉시 실행이 가능한 상태









Running State

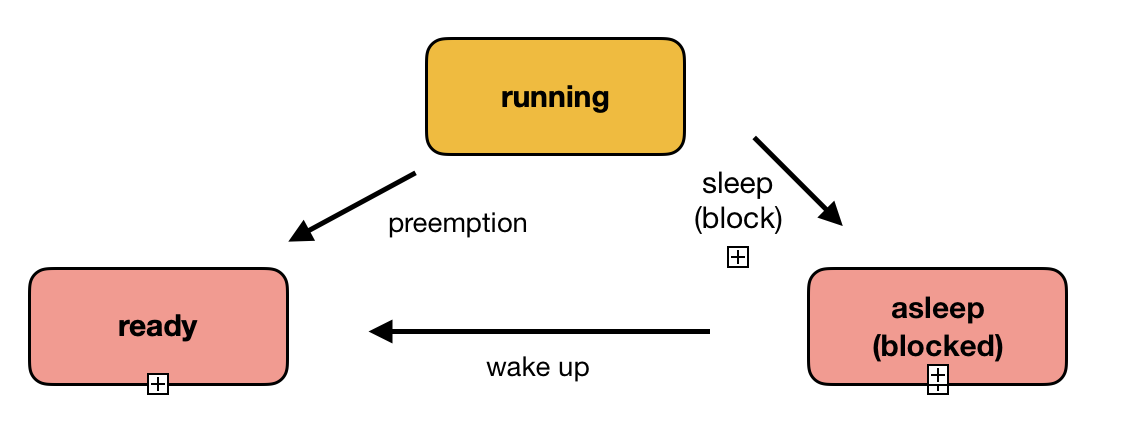

Running State

• 필요한 자원 및 프로세서를 모두 할당 받은 상태
• 프로세서를 차지하고 작업을 실행 중인 상태
• Running State 에서 빠져나가는 두 가지 경우가 있다.
  • Preemption : Ready State로 돌아가는 경우이다. 프로세서 스케줄링 등으로, 프로세서를 잃고 다시 프로세서 할당을 대기.
  • Block / Sleep : 입/출력 등의 특정한 Event 를 기다리게 된다. 할당받았던 프로세서를 반납하고, asleep(blocked) 상태가 되어I/O 자원 등 필요한 자원을 할당 받기를 기다린다.

Asleep / Blocked State

• 프로세서 외 다른 자원을 기다리는 상태.  e.g. I/O 자원

  • Wake-up : 자원을 할당받게 되면 Blocked State 에서 다시 Ready State 로 되는 것을 가리킨다.













Suspended State

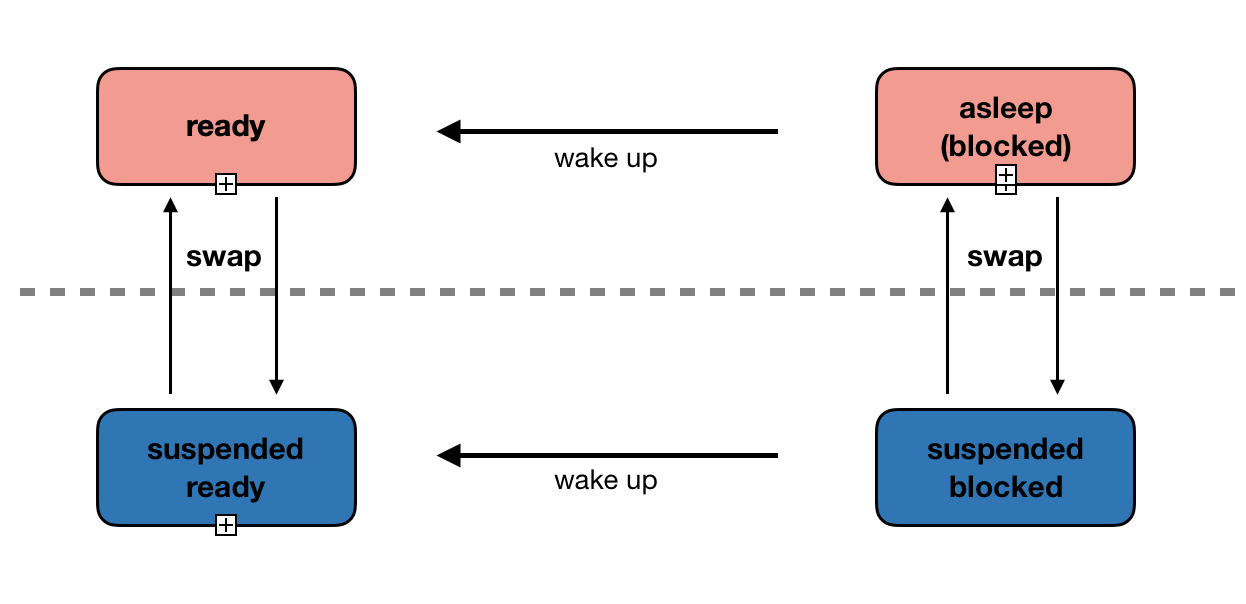

Suspended State

• 메모리를 할당받지 못한, 혹은 빼앗긴 상태
  • Suspended Ready : Ready State 처럼, 다른 자원을 할당 받은 상태이나 프로세서 및 메모리를 할당받지 못한 상태이다.
  • Suspended Blocked : 프로세스, 메모리, 기타 자원 모두 할당받지 못한 상태이다.

Ready State 혹은 Blocked State 에서, 메모리를 잃게 되면 Suspended State 가 되고,

메모리를 할당 받으면 다시 Ready State 혹은 Blocked State 로 돌아간다.

이 때 Suspend 되기 전의 작업 상태를 되찾기 위해,

Suspend 될 때 Memory Image 를 Swap device에 보관하고

Resume 될 때 Image를 복구하여, 다시 작업을 진행하게 된다.













Terminated State

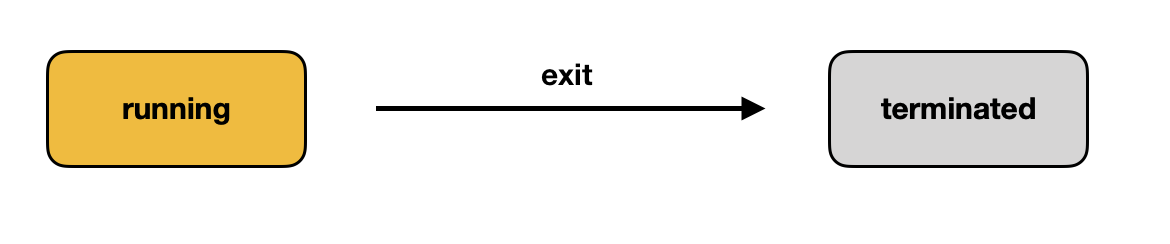

Terminated / Zombie State

• 프로세스 수행이 끝난 상태
• 프로세서, 메모리 등 모든 자원을 반납한다.
• 커널 내 일부 PCB 정보를 남겨, 프로세스 관리를 위한 정보 수집하기 위한 단계이다.
• 이 단계가 끝나면 프로세스는 삭제, 소멸된다.







QUEUE

Ready State 를 대기하는 Ready Queue,

Blocked State 에서의 각 자원 별 Queue (e.g. I/O Queue) 등이 존재!
